Autobuz vertical Sandwich

Poziționarea produsului: o soluție eficientă de transmisie a energiei, adaptată pentru scenariile de distribuție verticală a energiei

Calea electrică verticală cu sandwich Qingdao Fenghua este o soluție de distribuție a energiei cu curent ridicat, concepută meticulos pentru scenarii precum puțuri de distribuție a energiei în clădiri înalte și transmisie verticală a puterii în fabrici industriale. Prin integrarea unei structuri compacte de stivuire „sandwich” cu un design optimizat pentru instalare verticală, produsul realizează progrese multiple în utilizarea spațiului, eficiența transmisiei de putere, siguranță și stabilitate, impunându-se ca o alegere principală pentru distribuția verticală a energiei în medii arhitecturale și industriale moderne.

Parametrii tehnici

Tehnologii de bază: Recunoașteri de performanță în medii verticale

1. Structură de stivuire „sandwich” personalizată: un design compact adaptat spațiilor verticale

Produsul folosește o structură „sandwich” care prezintă o stivuire etanșă și fără întreruperi a conductoarelor trifazate. Conductoarele sunt izolate direct unul de altul folosind materiale dielectrice de înaltă performanță, eliminând astfel complet golurile de aer dintre faze. Optimizate special pentru scenarii de instalare verticală, aranjamentul conductorilor și structura carcasei au fost rafinate pentru a reduce volumul total cu peste 30% în comparație cu sistemele tradiționale de cai de transport. Acest design permite o potrivire perfectă în spațiile restrânse ale puțurilor de distribuție a energiei, permițând o capacitate maximă de transport de curent în canalele verticale limitate^.

2. Conductori de cupru de înaltă puritate: Asigurarea eficienței în transmisia verticală a puterii

Ca material conductor este selectat cuprul electrolitic de calitate T2 cu o puritate ≥99,95%. La 20°C, rezistivitatea sa este de până la 0,01777 Ω·mm²/m, iar conductivitatea sa depășește 98%. În scenariile de transmisie verticală a puterii, această caracteristică de rezistență scăzută minimizează efectiv căderea de tensiune pe distanțe lungi, asigurând tensiuni de alimentare stabile la fiecare etaj al unei clădiri înalte. Suprafețele conductoarelor pot fi tratate opțional cu staniu sau placare cu argint pentru a spori rezistența la coroziune, asigurând menținerea unei rezistențe scăzute la contact pe termen lung – chiar și în medii umede ale arborelui de distribuție a energiei – eliminând astfel potențialele pericole de supraîncălzire.

3. Sistem vertical integrat de disipare a căldurii: Rezolvarea provocării creșterii temperaturii pe distanțe lungi

Pentru a rezolva problema căldurii care tinde să se acumuleze în sus în timpul instalării verticale, sistemul folosește o cale verticală de disipare a căldurii în trei etape: „Conductor – Strat de izolație – Carcasă metalică”. Carcasa este fabricată din aliaj extrudat de aluminiu-magneziu, având aripioare longitudinale integrate de disipare a căldurii pe suprafața sa. În comparație cu carcasele standard din oțel, acest design mărește suprafața de disipare a căldurii cu 35% și mărește eficiența conductibilității termice de cinci ori. La o temperatură ambientală de 40°C, creșterea temperaturii bornelor de conectare rămâne ≤60K, în timp ce cea a carcasei metalice rămâne ≤30K – cifre cu mult sub standardele industriei – asigurând astfel o funcționare stabilă în timpul transmisiei verticale de putere pe distanțe lungi.

4. Proiectare de siguranță împotriva „efectului coșului de fum”: stabilirea unei bariere de incendiu verticale robuste

Structura fără goluri „sandwich” elimină complet canalele continue de aer; în cazul unui incendiu, fluxul de aer fierbinte este împiedicat să se răspândească rapid în sus prin sistemul de canalizare. Acest lucru eradica efectiv „efectul de coș” de la sursă și a trecut cu succes testele de către agențiile naționale de siguranță la incendiu autorizate. Mai mult, o variantă rezistentă la foc este disponibilă opțional; Folosind un strat izolator compozit de bandă de mica și cauciuc siliconic ceramic, această versiune poate menține alimentarea cu energie pentru peste 180 de minute la temperaturi extreme de 960°C, îndeplinind astfel cerințele riguroase pentru circuitele de siguranță la incendiu în clădirile înalte.

Caracteristici exclusive pentru instalare verticală

1. Sistem modular de conectare verticală

Dispunând de unități standard prefabricate din fabrică, sistemul utilizează șuruburi cu două capete controlate de cuplu și arcuri cu disc pentru conexiunile la fața locului. Acest design permite o ajustare a toleranței de instalare de ± 4 mm, găzduind eficient abaterile de precizie inerente instalărilor verticale. Timpul de instalare pe segment este ≤10 minute; comparativ cu cablurile tradiționale, eficiența construcției este îmbunătățită cu peste 60%.

2. Design plug-in stratificat: satisfacerea flexibilă a nevoilor de alimentare specifice podelei

Prizele de ieșire pot fi deschise în orice poziție verticală de-a lungul canalului de bare. Unitățile de derivare acceptă conectarea la cald (inserarea și îndepărtarea în condiții de tensiune), asigurând o secvență de conectare „în primul rând, la pământ”, pentru a elimina complet riscul de arc electric. Fiecare etaj poate configura în mod flexibil unitățile de derivare pe baza cerințelor specifice de putere, fără a fi nevoie să recablați întregi segmente de bare colectoare - adaptându-se perfect la ajustările planșeului și nevoile de extindere a capacității tipice clădirilor înalte.

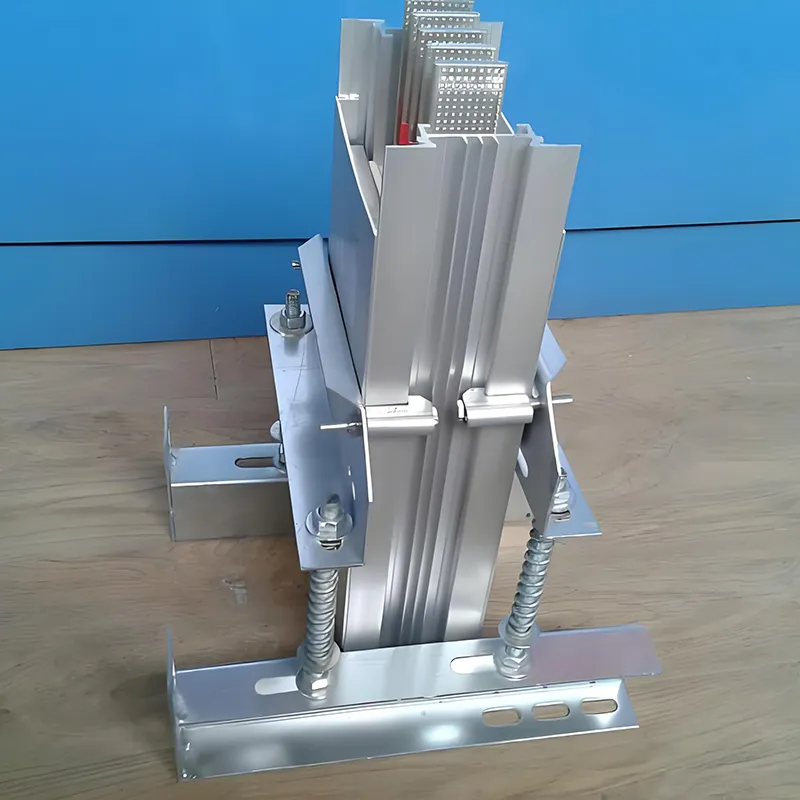

3. Întărire anti-cădere și seismică

Proiectat special pentru scenarii de instalare verticală, sistemul este echipat cu suporturi anti-cădere și componente de armare seismică capabile să reziste la impactul cutremurului cu magnitudinea 8, asigurând astfel stabilitatea structurală a canalului de bare în condiții extreme de funcționare. Distanța dintre suporturi poate fi ajustată în mod flexibil în funcție de cerințele de înălțime a podelei: ≤3m pentru secțiuni drepte și ≤1,5m pentru secțiunile de colț.

Scenarii de aplicare

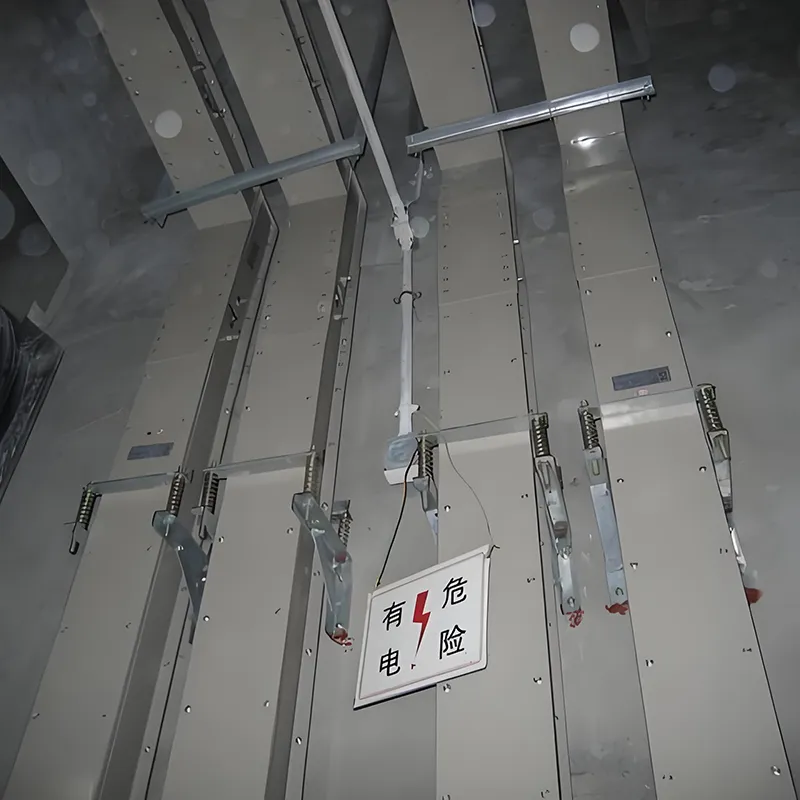

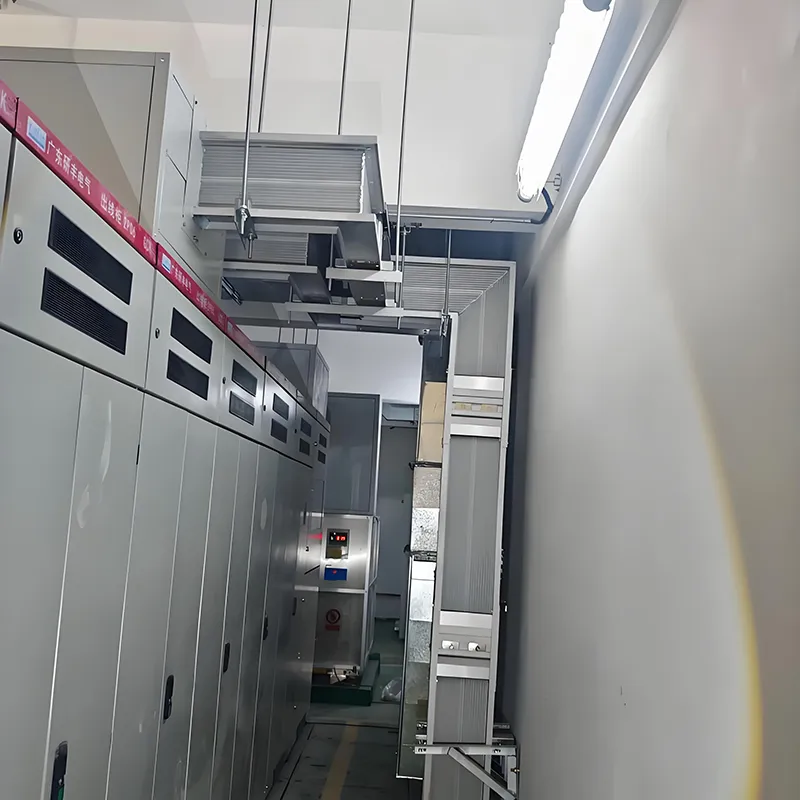

1. Puțuri de distribuție a energiei pentru clădiri înalte

Distribuit pe verticală în puțurile de distribuție a energiei, sistemul servește ca înlocuitor pentru cablurile tradiționale. Pentru aceeași capacitate de curent, ocupă doar o treime din spațiul necesar cablurilor, rezolvând eficient problema critică a spațiului limitat în puțurile de distribuție a energiei înalte. Structura sa complet închisă elimină pericolele precum infestarea cu rozătoare și riscurile de incendiu, sporind astfel siguranța generală a sistemului de distribuție a energiei clădirii.

2. Transmisia verticală a puterii în uzine industriale

Oferă sursă de alimentare verticală pentru echipamente la scară largă și linii de producție automate în cadrul unor unități industriale cu mai multe etaje. Densitatea sa ridicată de purtare a curentului este ideală pentru configurațiile de echipamente concentrate, în timp ce extinderea sa modulară acceptă ajustări flexibile la liniile de producție.

3. Medii verticale specializate

Produsele din rășină turnată impermeabilă sunt potrivite pentru transmisia verticală a puterii în medii umede și corozive, cum ar fi tunelurile subterane și sistemele de tranzit feroviar. Produsele rezistente la foc sunt aplicabile scenariilor de distribuție verticală a energiei cu cerințe stricte de siguranță la incendiu, cum ar fi cele găsite în industria petrochimică și nucleară.

Valoarea clientului

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. este situat în frumosul oraș de coastă Qingdao, în zona Nouă Coastă de Vest. Înființată în 2005, compania este un producător de frunte specializat în produse electrice, inclusiv canale pentru cabluri, sisteme de canale de bare colectoare și dulapuri de distribuție a energiei electrice. Filiala noastră, Qingdao Fenghua Electric Co., Ltd., operează într-un rol complementar companiei noastre-mamă, stabilind împreună o matrice cuprinzătoare de produse care acoperă întregul spectru de echipamente de distribuție a energiei electrice. În ultimii ani, compania și-a menținut un angajament ferm față de inovare, obținând rezultate remarcabile în domeniul conservării energiei și al reducerii consumului. Câteva dintre produsele noastre, cum ar fi jgheaburile de cablu cu autoblocare și conductele din compozit cupru-aluminiu, au câștigat recunoașterea pieței pentru valoarea adăugată ridicată și conținutul tehnologic avansat. În plus, deținem rapoarte cuprinzătoare de testare și certificate de certificare obligatorii care acoperă o gamă largă de specificații de conducte, permițându-ne să satisfacem pe deplin nevoile diverse și multiple ale clienților noștri.

Alegând Autostrada Verticală Sandwich de la Qingdao Fenghua Electric, beneficiați de:

• Optimizarea spațiului: Utilizarea spațiului vertical este crescută de trei ori, făcându-l perfect potrivit pentru mediile înguste tipice puțurilor de distribuție a energiei.

• Eficiență energetică: Dispunând de conductori de cupru cu rezistență scăzută și un design structural cu reactanță scăzută, reduce pierderile de distribuție a energiei cu 10% până la 20% anual.

• Siguranță și fiabilitate: Încorporând un design anti-„efect de coș” alături de mai multe straturi de protecție, stabilește o barieră de incendiu verticală robustă.

• Adaptabilitate flexibilă: Cu o interfață plug-in stratificată și capacități de instalare modulară, se potrivește ajustărilor viitoare ale dispoziției podelei și cerințelor de extindere a echipamentelor.

• Asigurarea mărcii: susținut de 18 ani de experiență specializată în producție de la Qingdao Fenghua, oferim servicii complete post-vânzare și asistență tehnică.

FAQ

1.Ce este un autobuz vertical tip sandwich?

Un canal vertical tip sandwich este un sistem compact de distribuție cu curent ridicat, cu conductori de cupru stivuiți, proiectat pentru transmisia verticală sigură și eficientă a puterii în clădiri înalte și ateliere industriale.

2. Care sunt valorile nominale de curent și tensiune?

Căile de transport verticale Fenghua Electric sunt evaluate la 250A–6300A și ≤690VAC, potrivite pentru diverse aplicații de distribuție de curent înalt de joasă tensiune.

3.Ce materiale sunt folosite pentru conductori?

Este utilizat cupru electrolitic T2 de înaltă puritate, asigurând pierderi reduse, conductivitate ridicată și fiabilitate pe termen lung.

4.Ce niveluri de protecție sunt disponibile?

Protecția variază de la IP54 la IP68, în funcție de model, făcându-l potrivit pentru medii interioare, exterioare și dure.

5.Se poate folosi calea de transport în zone predispuse la incendiu?

Da, modelul rezistent la foc are izolație nominală de până la 180°C și rezistență la scurtcircuit concepută pentru o funcționare în siguranță în condiții de incendiu.

6.Cât de sus poate fi instalat vertical?

Instalarea verticală poate ajunge până la 200 de metri, în funcție de tipul căii de transport și de cerințele de încărcare.

7. Instalarea este ușoară?

Da, designul modular și structura compactă permit o instalare rapidă și convenabilă, reducând forța de muncă și timpul de proiect.

8.Unde este folosit în mod obișnuit?

Ideal pentru puțuri de clădiri înalte, ateliere industriale, fabrici, centre de date și alte scenarii de distribuție verticală cu curent ridicat.
