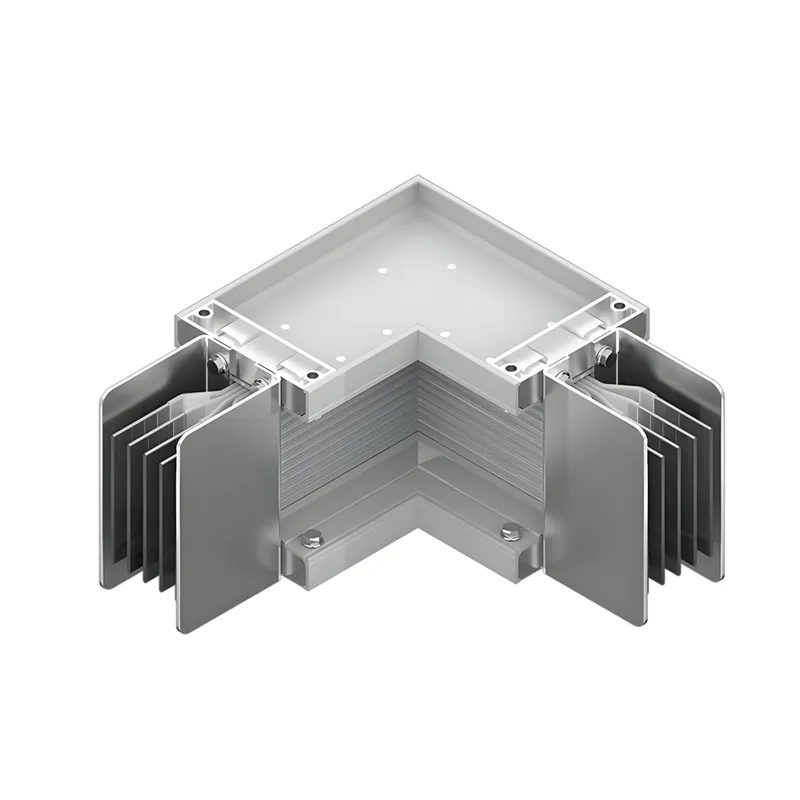

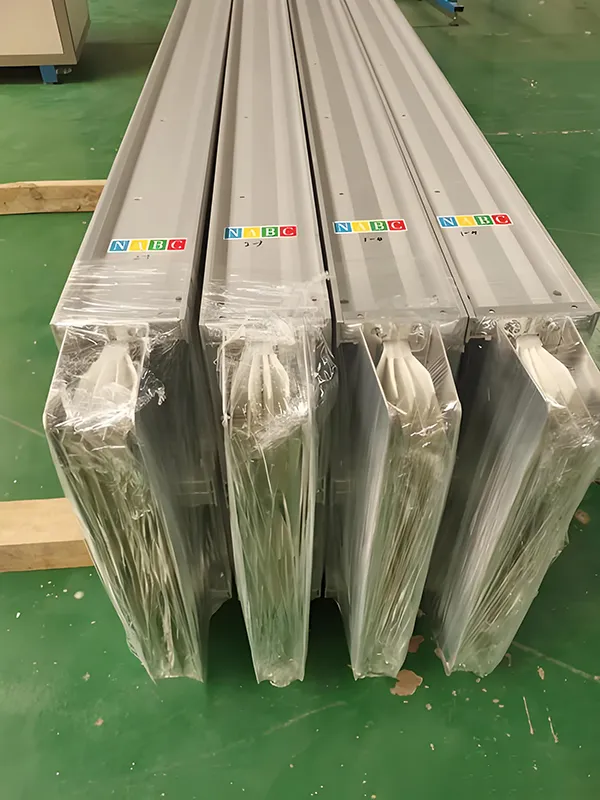

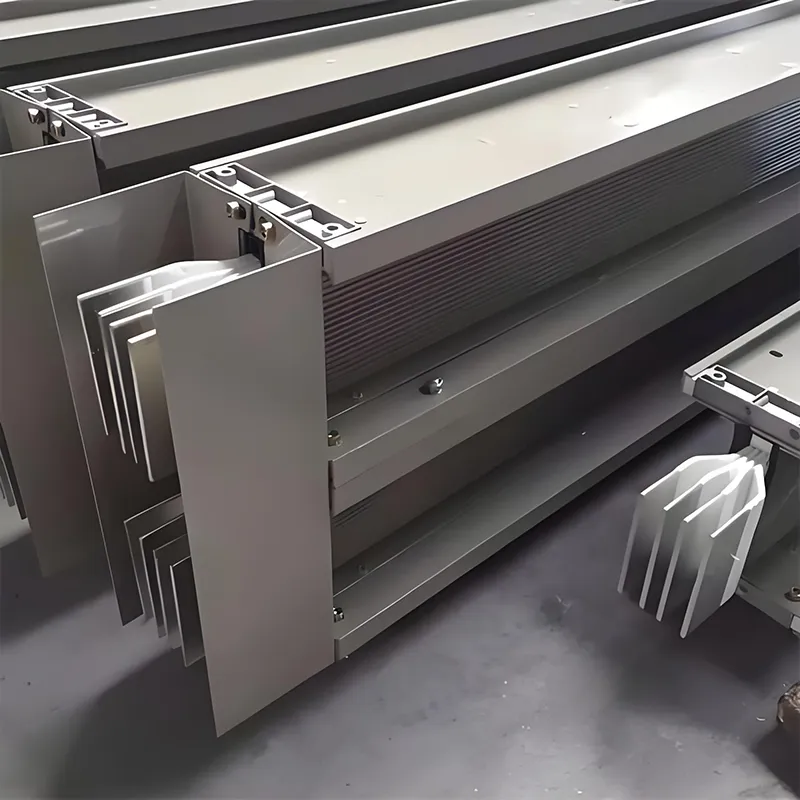

Autobuze de joasă tensiune Sandwich

Datorită structurii sale compacte, disipării excelente a căldurii și capacității robuste de transport de curent, Low Voltage Sandwich Busway a apărut ca alegerea principală în sistemele moderne de distribuție a energiei.

Structura centrală și configurația izolației

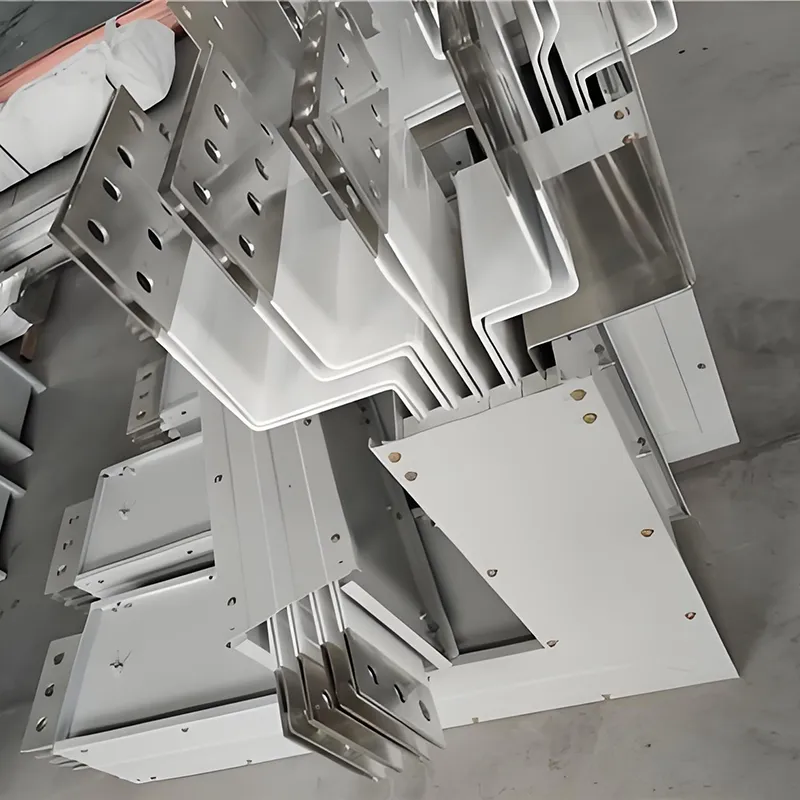

•Material conductor: cupru electrolitic de înaltă puritate (puritate ≥ 99,9%); suprafața poate fi, opțional, placată cu argint sau cositor pentru a spori conductivitatea și rezistența la oxidare.

Materiale de izolare:

•Tip standard: Folosește materiale de izolație din clasa B sau mai mare (rezistență la temperatură: 130°C) - cum ar fi folie de poliester, bandă de mica etc. - pentru a asigura fiabilitatea operațională pe termen lung.

•Tip rezistent la foc: Folosește un strat compozit de bandă de mica și cauciuc siliconic de ceramificare, capabil să mențină performanța de izolare chiar și la temperaturi ridicate, cuprinse între 600°C și 1000°C.

•Tip impermeabil/rezistent la coroziune: Dispune de încapsulare prin turnare de poliester-imidă sau rășină epoxidice de clasa H; clasa de izolatie atinge Clasa H (180°C), oferind o durata de viata de peste 50 de ani.

•Caracteristicile structurii „sandwich”: Conductoarele de fază sunt stivuite strâns și comprimate fără goluri de aer; ansamblul este complet încapsulat și turnat sub presiune, reducând semnificativ reactanța și căderea de tensiune.

Parametrii electrici și de siguranță cheie

Creșterea temperaturii și controlul performanței termice

Limite de creștere a temperaturii (la o temperatură ambientală de 40°C):

Borne de conectare: ≤ 60 K (adică maxim 100°C)

Carcasă metalică: ≤ 30 K (adică maxim 70°C)

Suprafață de izolație: ≤ 40 K (adică maxim 80°C)

Mecanism de disipare a căldurii:

Căldura generată de conductori este condusă prin stratul de izolație către carcasa metalică, unde este ulterior disipată prin convecție și radiație.

Carcasa din aliaj de aluminiu are un design integrat cu aripioare radiatoare, care îmbunătățește eficiența disipării căldurii cu peste 30%.

Limite de rezistență termică:

Tip standard: Temperatura de funcționare pe termen lung ≤ 130°C

Tip rezistent la foc: capabil să mențină alimentarea continuă timp de peste 90 de minute la 960°C

Tip de rășină turnată: capabil să funcționeze stabil într-un interval de temperatură ambientală de la -40°C la 130°C

Clasa de protecție (codul IP) și mediile aplicabile

Caracteristici mecanice și de instalare

Material carcasă:

Aliaj de aluminiu: ușor, rezistent la coroziune și oferă o disipare excelentă a căldurii; potrivit pentru utilizare ca conductor de protecție a pământului (PE).

Oțel laminat la rece: rezistență structurală ridicată; când este acoperit cu vopsea ignifugă, este potrivit pentru aplicații rezistente la foc.

Turnare în rășină: Dispune de o carcasă nemetalică și oferă „protecție în patru direcții” - hidroizolație, rezistență la coroziune, rezistență la explozie și rezistență la praf.

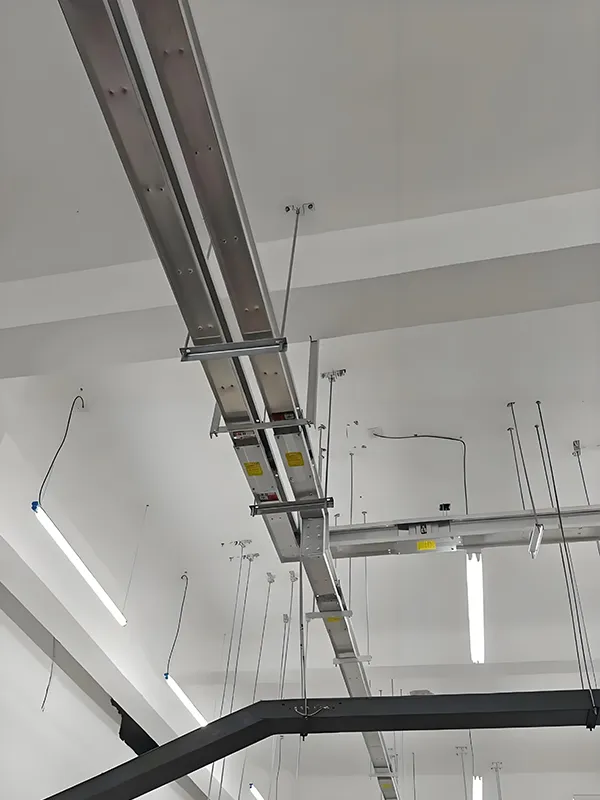

Metoda de instalare:

Suporta montaj pe suspensie orizontala sau verticala, cu o gama de toleranta reglabila de ±4mm.

Distanța suport/agățat: ≤3m pentru secțiuni drepte; ≤1,5m pentru secțiuni curbe.

Tehnologia de conectare:

Conexiune rapidă cu un singur bolt: Echipat cu un mecanism de control al cuplului pentru a asigura o rezistență minimă la contact.

Conectori inteligenți: sprijină capabilitățile de monitorizare a întreținerii, reducând astfel riscul de eșec operațional.

Extinderea tehnologiilor specializate

Canalizare pentru bare colectoare rezistente la foc (tip NH)‌

Evaluare de rezistență la foc: opțiuni selectabile de 1 oră, 1,5 ore, 2 ore sau 3 ore

Strat de izolare termică: pâslă din fibră de silicat de aluminiu (rezistență la temperatură: 1250°C)

Acoperire exterioară: Vopsea ignifugă intumescentă; crește rapid conductibilitatea termică la expunerea la foc pentru a întârzia transferul de căldură

Canalizare pentru bare colectoare rezistente la apă (tip turnat cu rășină)‌

Gradul de protecție: IP67–IP68

Material de izolare: Rășină poliesterică nesaturată + umpluturi anorganice, turnate integral

Scenarii de aplicare: Tranzit feroviar, fabrici chimice, instalații de coastă și alte medii corozive sau umede

Canalizare inteligentă pentru bare colectoare

Integrează măsurarea temperaturii, monitorizarea curentului și modulele de alarmă pentru scurgeri.

Suportă RS485 sau transmisie fără fir pentru integrarea în sistemele de automatizare a clădirilor.

FAQ

1. Ce este o cale autobuză tip sandwich de joasă tensiune?

O cale de circulație tip Sandwich de joasă tensiune este un sistem compact de distribuție a energiei care utilizează conductori stivuiți strâns cu izolație între faze, oferind o capacitate mare de curent, impedanță scăzută și transmisie eficientă a energiei pentru clădirile moderne și instalațiile industriale.

2. Care sunt avantajele unui busway tip sandwich în comparație cu cablurile tradiționale?

În comparație cu cablurile tradiționale, un sistem de conducte tip sandwich oferă o mai bună disipare a căldurii, o capacitate de transport mai mare a curentului, o instalare mai ușoară și o extindere flexibilă, făcându-l ideal pentru proiecte mari de distribuție a energiei.

3. Unde este folosită în mod obișnuit calea autobuzelor de joasă tensiune?

Este aplicat pe scară largă în centre de date, clădiri comerciale, fabrici, aeroporturi, centre comerciale și clădiri înalte unde este necesară o distribuție fiabilă și eficientă a energiei.

4. Ce valori nominale de curent sunt disponibile pentru sistemele de conducte de joasă tensiune?

Majoritatea sistemelor de căi de circulație de joasă tensiune acceptă valori nominale de curent care variază de la 400A la 6300A, în funcție de cerințele proiectului și de designul sistemului.

5. Se poate personaliza calea de transport pentru anumite proiecte?

Da. Producătorii și furnizorii profesioniști de căi de transport, cum ar fi Fenghua Electric, pot oferi soluții personalizate de căi de transport bazate pe capacitatea curentă, mediul de instalare, nivelul de protecție și aspectul proiectului.

6. Este calea autobuzelor sandwich sigură pentru distribuția industrială a energiei?

Da. Sistemele de conducte de joasă tensiune de înaltă calitate au izolație puternică, niveluri ridicate de protecție și rezistență fiabilă la scurtcircuit, asigurând o funcționare sigură și stabilă.

7. Cum aleg un producător sau furnizor de încredere pentru căi de transport?

Ar trebui să evaluați experiența de producție a producătorului de căi de transport, certificările, cazurile de proiect, capacitatea de personalizare și suportul tehnic înainte de a cumpăra.

8. Cum pot obține o cotație pentru Low Voltage Sandwich Busway?

Pentru a obține un preț precis al căii de joasă tensiune, de obicei, trebuie să furnizați furnizorului detalii precum valoarea nominală a curentului, lungimea căii de transport, tipul de instalare și desenele proiectului.
