Calea de bus Sandwich cu conductor de cupru

Copper Conductor Sandwich Busway este o soluție extrem de eficientă de transmisie a energiei, concepută special pentru sistemele moderne de distribuție a energiei. Folosind conductori de cupru electrolitic de înaltă puritate și o structură „sandwich” cu conductoare de fază strânse stivuite, integrează perfect conductorii, materialele de izolație și carcasa metalică. Acest design oferă o multitudine de avantaje, inclusiv capacitate mare de transport de curent, pierderi reduse de putere și flexibilitate de instalare. Produsul este aplicabil pe scară largă în scenarii de distribuție a energiei cu curent ridicat - cum ar fi fabrici industriale, clădiri înalte, centre de date și sisteme de tranzit feroviar - oferind o asigurare stabilă și fiabilă a transmisiei de putere pentru o gamă variată de aplicații electrice.

Parametrii tehnici

Avantajele tehnice de bază

(I) Conductori de cupru de înaltă puritate: pierderi mai mici, eficiență energetică mai mare

Sistemul folosește cupru electrolitic de calitate T2 cu o puritate ≥99,95% ca material conductor. La 20°C, rezistivitatea este ≤0,01724 Ω·mm²/m, iar conductivitatea depășește 98%. În comparație cu materialele standard de cupru, acest lucru are ca rezultat o reducere de aproximativ 5% până la 8% a pierderilor în linie. Suprafetele conductoarelor pot fi placate cu cositor sau argint la cerere; aceasta îmbunătățește semnificativ rezistența la oxidare și coroziune, reduce rezistența la contact, asigură stabilitatea pe termen lung a punctelor de conectare și prelungește eficient durata de viață a produsului.

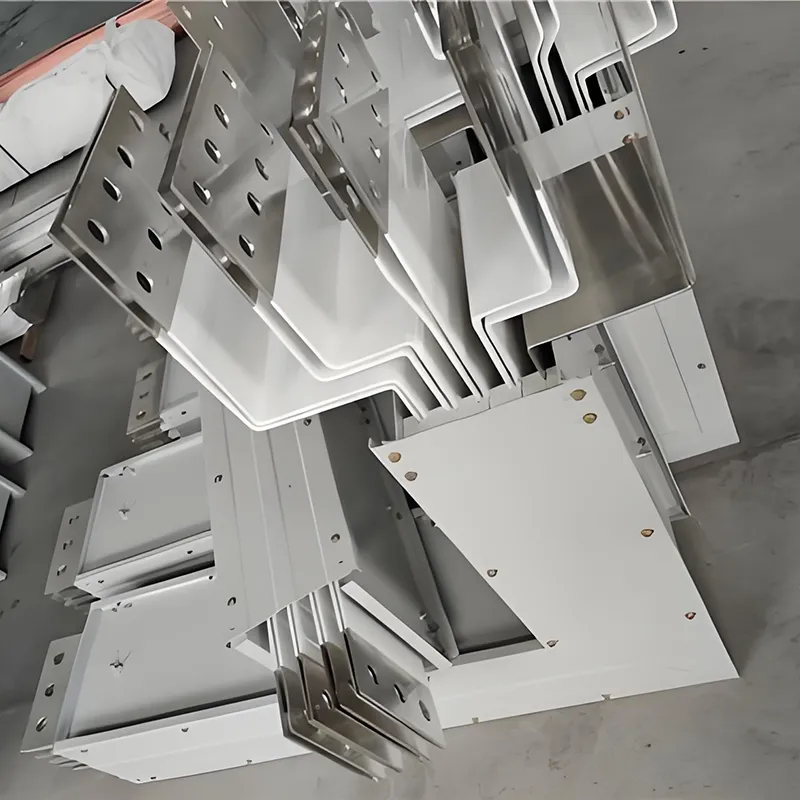

(II) Structura compactă „sandwich”: o dublă descoperire în utilizarea spațiului și eficiența energetică

Conductoarele trifazate sunt legate direct folosind materiale izolatoare în strat subțire și stivuite strâns, fără goluri de aer, comprimând astfel spațiul electric la doar 6-10 mm. Acest design mărește densitatea de transmisie a puterii pe unitate de spațiu cu peste 40% și are ca rezultat un profil fizic mai compact. În consecință, realizează economii substanțiale în spațiul de instalare, făcându-l deosebit de potrivit pentru medii cu spațiu limitat, cum ar fi coloanele electrice și zonele dense de echipamente. În plus, această structură strâns aranjată reduce reactanța sistemului la doar 40%-60% din cea găsită în sistemele tradiționale de bare colectoare izolate cu aer, minimizând semnificativ căderea de tensiune în condiții de operare cu curent ridicat și îmbunătățind eficiența generală a transmisiei de putere.

(III) Design de disipare a căldurii de înaltă eficiență: creștere mai scăzută a temperaturii, stabilitate mai mare

Căldura generată de conductori este condusă rapid prin stratul de izolație către carcasa metalică. Când este asociată cu o carcasă din aliaj de aluminiu cu aripioare integrate de disipare a căldurii, suprafața carcasei este mărită cu peste 30%, rezultând o îmbunătățire substanțială a eficienței disipării căldurii. Anumite modele cu capacitate mare de curent au caneluri longitudinale de disipare a căldurii pe suprafața interioară a carcasei; acest design îmbunătățește și mai mult conductivitatea termică, asigurând că creșterea temperaturii bornelor de conectare rămâne ≤60K și cea a carcasei metalice rămâne ≤30K, menținând astfel temperaturile de funcționare stabile într-un interval sigur în timpul funcționării pe termen lung.

(IV) Protecție cuprinzătoare pentru toate scenariile - sigură și fiabilă

Protecție de bază: Carcasa este construită din aliaj de aluminiu-magneziu sau tablă de oțel laminată la rece. Tratat prin anodizare, electroforeză sau acoperire cu pulbere electrostatică, prezintă o rezistență excelentă la coroziune și rezistență mecanică. Cu un grad de protecție la pătrundere (IP) de IP54 sau mai mare, protejează eficient împotriva prafului și a stropilor de apă, făcându-l potrivit pentru medii standard, cum ar fi podelele generale ale fabricii și încăperile de distribuție a energiei electrice.

Protecție pentru medii speciale: Sunt disponibile modele personalizate impermeabile (încapsulate). Aceste unități au o încapsulare integrală complet etanșă, folosind rășină poliesterică nesaturată combinată cu materiale de umplutură anorganice, obținând un rating IP de IP67–IP68. Acestea sunt capabile să funcționeze stabil în medii exterioare, medii subacvatice și atmosfere care conțin gaze corozive, oferind o viață de îmbătrânire a izolației care depășește 50 de ani.

Protecție rezistentă la foc: Modelele rezistente la foc utilizează un strat izolator compozit care cuprinde bandă de mica și cauciuc siliconic de ceramizare. Carcasa este acoperită cu o vopsea ignifugă intumescentă (expandabilă la foc); chiar și atunci când este expus la temperaturi extreme de 960°C, unitatea poate menține alimentarea cu energie electrică timp de 1 până la 3 ore, oferind o asigurare continuă a puterii circuitelor de siguranță la incendiu. Aceste produse respectă standardele naționale, cum ar fi GB/T 9978.1-2008.

(V) Instalare modulară - Extindere flexibilă și convenabilă

Având un design modular standardizat, sistemul permite o conectare rapidă la fața locului folosind un singur șurub. Fiecare conexiune este echipată cu un mecanism de control al cuplului pentru a asigura o rezistență minimă la contact. Conectorii acceptă o ajustare a toleranței de aliniere de ± 4 mm, compensând eficient erorile de instalare. Unitățile conectabile pot fi poziționate în orice punct de-a lungul căii de transport și acceptă conectarea la cald (inserare/demontare în timp real) - cu conexiunea de masă cuplată prima și decuplarea ultimului - evaluată pentru minim 200 de cicluri de conectare. Această flexibilitate permite sistemului să se adapteze cu ușurință la reconfigurările liniei de producție și la cerințele de extindere a echipamentelor, reducând astfel timpii de construcție și costurile de întreținere.

Ghid de selecție a produselor

Scenarii de aplicare

(I) Sectorul de producție industrială

Potrivit pentru atelierele grele implicate în producția de automobile, prelucrarea mecanică, asamblarea electronică și domenii similare, oferind o sursă de alimentare stabilă pentru mașini la scară largă și linii de producție automatizate. Caracteristicile sale de impedanță scăzută atenuează eficient căderile de tensiune cauzate de fluctuațiile curentului, în timp ce designul său modular facilitează ajustările frecvente ale liniilor de producție și extinderea echipamentelor, îndeplinind astfel cerințele flexibile ale producției industriale.

(II) Clădiri înalte și Complexe Comerciale

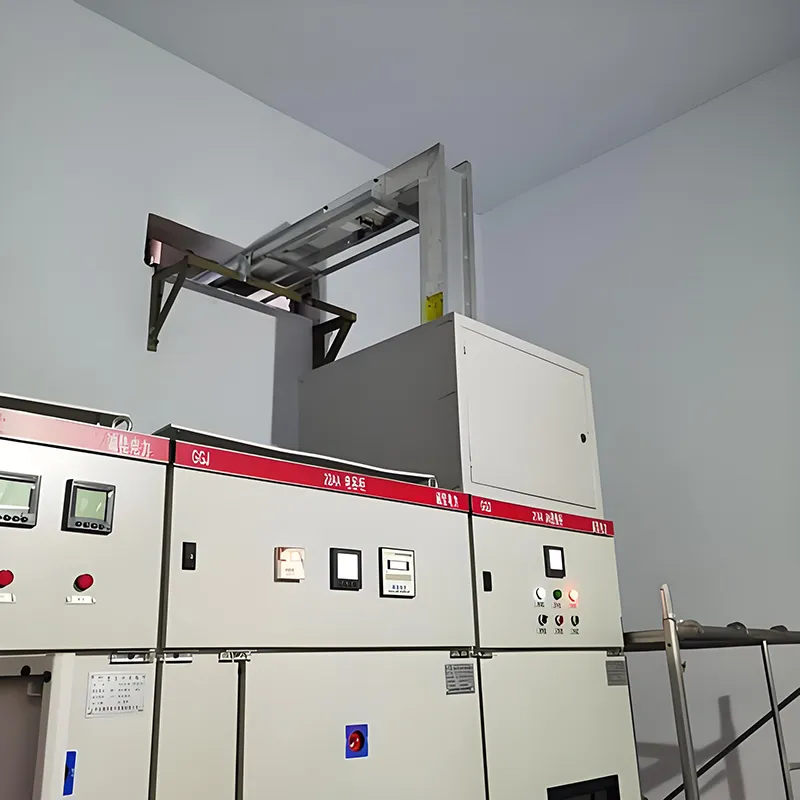

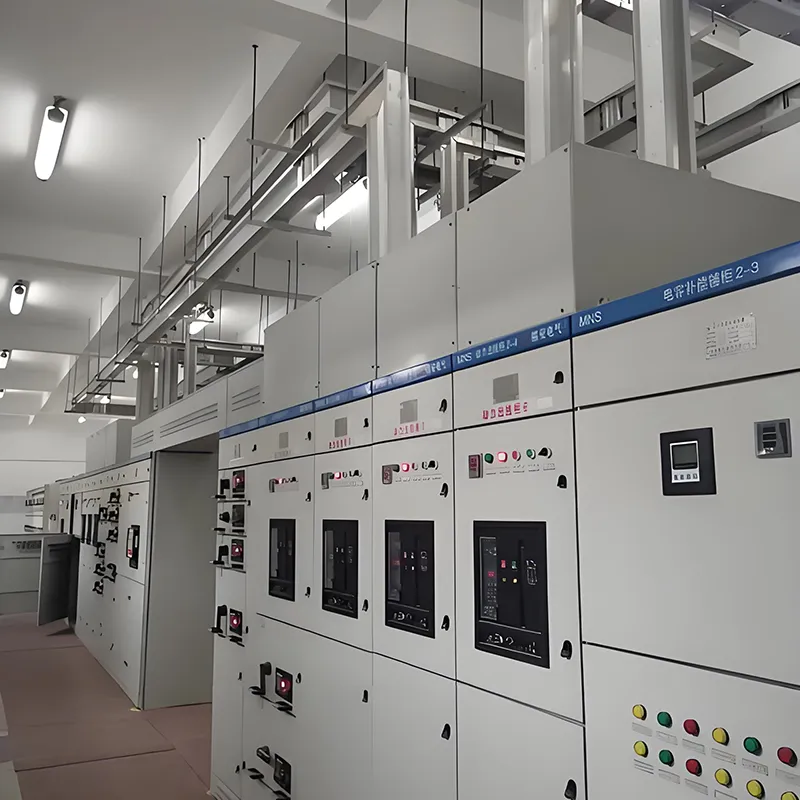

Instalate pe verticală în cadrul unor coloane electrice, aceste sisteme servesc drept linii primare de distribuție a energiei pentru fiecare etaj - o soluție adoptată de peste 90% din clădirile înalte. În complexele comerciale, acestea permit distribuția de energie la distanță lungă, cu curent ridicat, satisfăcând cerințele diverse de sarcină electrică ale diferitelor locații, cum ar fi centre comerciale, hoteluri și clădiri de birouri; în plus, oferă puncte convenabile de ieșire pentru distribuția energiei, simplificând întreținerea viitoare și modificările sistemului.

(III) Centre de date și unități de asistență medicală

Aceste sisteme oferă o asigurare continuă și fiabilă a energiei pentru sarcinile critice - cum ar fi serverele centrelor de date și echipamentele medicale - care necesită o fiabilitate excepțională. Anumite modele inteligente de produse dispun de module integrate de detectare a temperaturii și monitorizare a curentului; acceptând protocoale de transmisie RS485 sau wireless, acestea permit operarea și întreținerea de la distanță, precum și capabilitățile de pre-avertizare a erorilor, asigurând astfel continuitatea neîntreruptă a alimentării cu energie.

(IV) Setări speciale de mediu

Produsele rezistente la apă din rășină turnată sunt potrivite în mod ideal pentru mediile umede și corozive - cum ar fi tunelurile subterane, stațiile de tratare a apei și instalațiile de coastă. Produsele rezistente la foc, dimpotrivă, sunt concepute pentru aplicarea în circuitele de securitate la incendiu și sistemele de alimentare de urgență; în caz de incendiu, acestea mențin continuitatea alimentării cu energie electrică, câștigând astfel timp critic pentru evacuarea personalului și salvarea echipamentelor.

FAQ

Î1: Ce este un busway cu conductor de cupru?

R: Este un sistem de distribuție a sarcinii de joasă tensiune, mediu spre mare, cu conductori denși de cupru T2 (≥99,9%) pentru curent stabil, pierderi reduse și funcționare fiabilă.

Î2: Care sunt specificațiile sale cheie?

A: Evaluat 1000A, potrivit pentru sisteme ≤1000V. Cuprul este placat cu cositor pentru rezistență scăzută la contact și anticoroziune. Protecție IP54+, compatibil cu GB 7251 și IEC 61439.

Î3: Unde este folosit în mod obișnuit?

R: Ideal pentru clădiri înalte, fabrici industriale, centre comerciale, centre de date și alte aplicații de distribuție a energiei de joasă tensiune.

Î4: Care sunt principalele avantaje?

R: Capacitate mare de curent, pierderi reduse de energie, disipare excelentă a căldurii, design compact și instalare și extindere ușoară.

Î5: Este sigur și de încredere?

A: Da. Structura densă și cuprul de înaltă calitate asigură o funcționare fiabilă, iar toate produsele sunt certificate CCC pentru siguranță.

Î6: Pot personaliza calea de transport?

R: Fenghua Electric oferă soluții flexibile pentru diferite modele, lungimi și capacități. Contactați-ne pentru comenzi personalizate sau consultanță.

Î7: Cum se compară cu canalele tradiționale sau cu cablurile?

R: Reduce pierderile de energie, îmbunătățește disiparea căldurii și economisește spațiu, făcându-l mai eficient și mai fiabil decât cablurile convenționale.

Î8: Cum pot cumpăra sau întreba?

R: Contactați Fenghua Electric pentru a solicita o ofertă, pentru a plasa o comandă sau pentru a discuta cerințele proiectului. Oferim suport profesional pentru toate întrebările.
